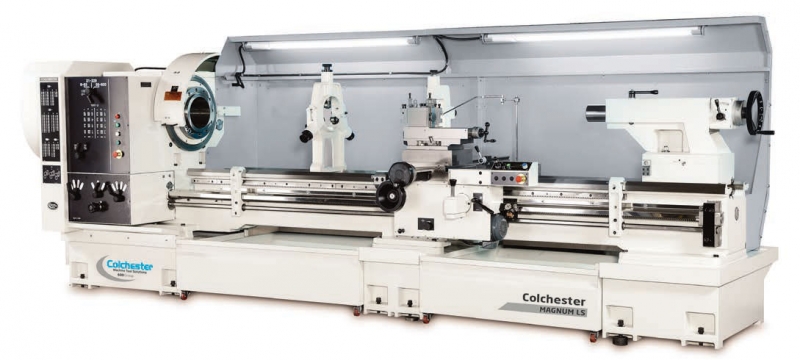

TOKARKA KŁOWA: MAGNUM LS/ V800
Tokarka kłowa firmy Colchester & Harrison: Magnum LS/ V800
- Prześwit wrzeciona 104 mm, opcjonalnie 155 mm lub 230 mm
- Wytrzymały silnik wrzeciona o mocy 22 kW (30 KM)
- Tokarki dostępne w wersji rozstawu kłów od 1500 do 4000 mm
- Wytrzymałe wrzeciono o obrotach 18÷1800 obr., 3 zakresy, (1000 obr./min dla prześwitu 155 mm oraz 600 obr. dla prześwitu 230mm)
- Średnica toczenia nad łożem 820 mm
- Łoże hartowane indukcyjnie i szlifowane
- Precyzyjnie hartowane i szlifowane koła zębate we wrzecienniku
Parametry techniczne:
Wznios kłów – 412mm,
Rozstaw kłów – 1500 lub 2000 lub 3000 lub 4000mm,
Średnica toczenia nad łożem – 820mm,
Średnica toczenia w wybraniu mostka – 1060mm,
Średnica toczenia nad suportem – 580mm,
Prześwit wrzeciona – 104mm lub opcjonalnie 155mm lub 230mm,
Końcówka wrzeciona – D1-11 / A2-11 / A2-15,
Stożek wrzeciona – MT6,
Ilość zakresów obrotów wrzeciona – 3, płynna regulacja,
Obroty wrzeciona – 18÷1800 obr./min., 18÷1000 obr./min. dla prześwitu 155mm [opcja], 18÷600 obr./min. dla prześwitu 230mm [opcja],
Moc silnika wrzeciona – 22kW,
Ilość gwintów metrycznych – 59,
Zakres gwintów metrycznych – 0.2÷14mm,
Ilość gwintów calowych – 51,
Zakres gwintów calowych – 2÷84TPI,
Ilość gwintów stożkowych – 27,
Zakres gwintów stożkowych – 8÷72DP,
Ilość gwintów modułowych – 20,
Zakres gwintów modułowych – 0.2÷3.5MOD,
Szerokość łoża – 480mm,
Przesuw suportu poprzecznego – 406mm,
Przesuw suportu górnego – 165mm,
Wysuw tulei konika – 300mm,
Stożek tulei konika – MT6,
Ciężar obrabiarki netto – 4400kg [rozstaw kłów 1500mm] lub 4900kg [rozstaw kłów 2000mm], lub 6000kg [rozstaw kłów 3000mm], lub 7100kg [rozstaw kłów 4000mm]
Wymiary gabarytowe [DxSxW] – 3850 / 4350 / 5350 / 6350x1800x1900mm
