TOKARKA TRIUMPH VS* / V390

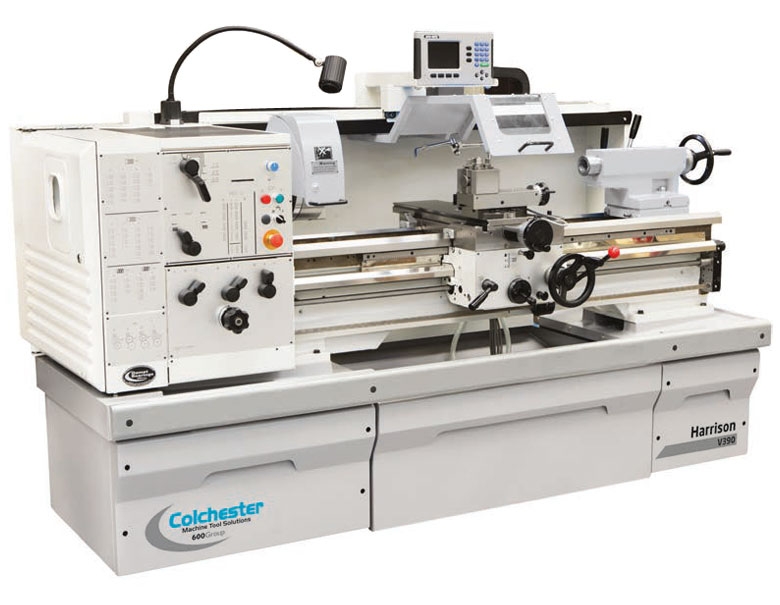

Tokarka firmy Colchester & Harrison: Triumph VS* / V390
- Nowa ergonomiczna konstrukcja dla optymalnej wydajności
- 3-zakresowe wrzeciono o obrotach w zakresie 14÷2500 obr.
- Silnik wrzeciona o mocy 7,5 kW (10 KM)
- Łoże o szerokości 1250 mm
- Średnica toczenia nad łożem 400 mm
- Wrzeciono D1-6 Camlock
- Łoże hartowane indukcyjnie i szlifowane
- Precyzyjnie hartowane i szlifowane koła zębate we wrzecienniku
- Najbardziej znana na świecie tokarka kłowa
- Cyfrowy odczyt położenia w standardowym wykonania obrabiarki
Parametry techniczne:
Wznios kłów – 195mm,
Rozstaw kłów – 1200mm,
Średnica toczenia nad łożem – 400mm,
Średnica toczenia w wybraniu mostka – 585mm,
Średnica toczenia nad suportem – 246mm,
Prześwit wrzeciona – 54mm,
Końcówka wrzeciona – D1-6 Camlock,
Stożek wrzeciona – MT4,
Ilość zakresów obrotów wrzeciona – 3, płynna regulacja,
Obroty wrzeciona – 14÷2500 obr./min.,
Moc silnika wrzeciona – 7.2kW,
Ilość gwintów metrycznych – 51,
Zakres gwintów metrycznych – 0.2÷14mm,
Ilość gwintów calowych – 56,
Zakres gwintów calowych – 2÷56TPI,
Ilość gwintów stożkowych – 20,
Zakres gwintów stożkowych – 8÷56DP,
Ilość gwintów modułowych – 20,
Zakres gwintów modułowych – 0.2÷3.5MOD,
Szerokość łoża – 318mm,
Przesuw suportu poprzecznego – 250mm,
Przesuw suportu górnego – 125mm,
Wysuw tulei konika – 140mm,
Stożek tulei konika – MT5,
Ciężar obrabiarki netto – 1725kg,
Wymiary gabarytowe [DxSxW] – 2720x1350x1650mm
